Связь между диаграммами

Cвязь между AS-IS и TO-BE

Для установления связи в меню сохранения установить тип процесса и связанный процесс:

Совет

Советуем для начала хорошенько проработать модель AS-IS, тогда её можно будет дублировать и на базе дубля сделать TO-BE. Также это сделает возможным автоматическое сравнение схем (когда оно будет готово).

Связь процессов

Бизнес-процессы редко работают в одиночку. В целях декомпозиции и управляемости их часто разделяют на разные процессы, которые даже могут описываться разными людьми, департаментами, компаниями.

Система поддерживает возможность связи процессов друг с другом с целью удобной навигации и построения графов связности.

Просматривать связи можно через меню оверлеев или правое меню.

Связь через вызов переиспользуемого подпроцесса (Call activity)

Связь для свернутого пула (Empty pool)

Установить связь Call activity с диаграммой его "раскрытия" возможно двумя способами:

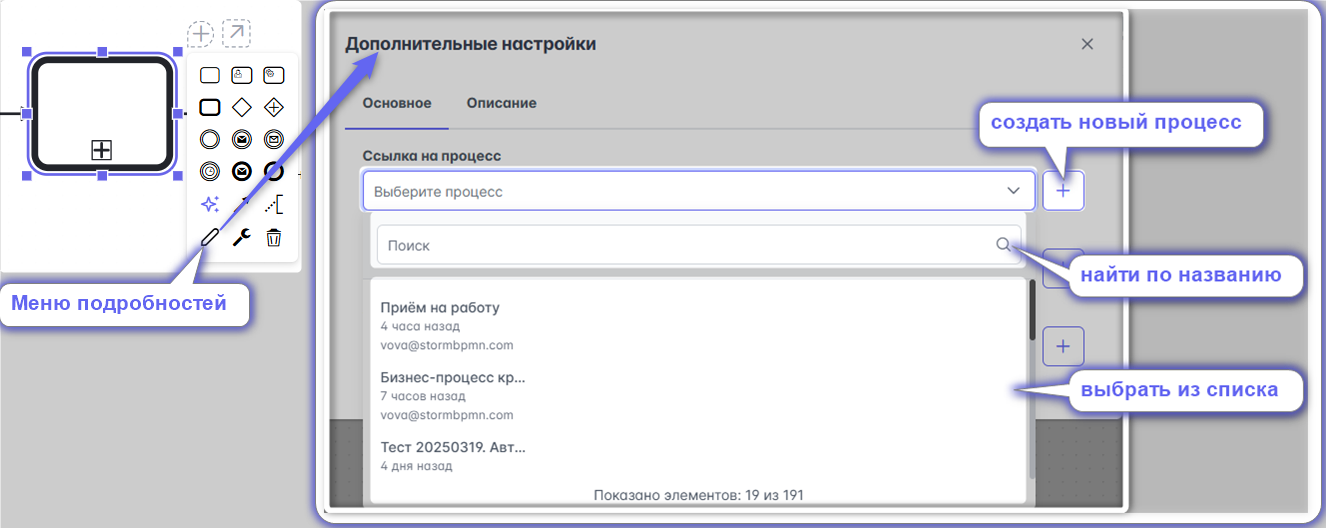

1. в меню подробностей: создать, найти или выбрать из списка соответствующую связанную диаграмму процесса:

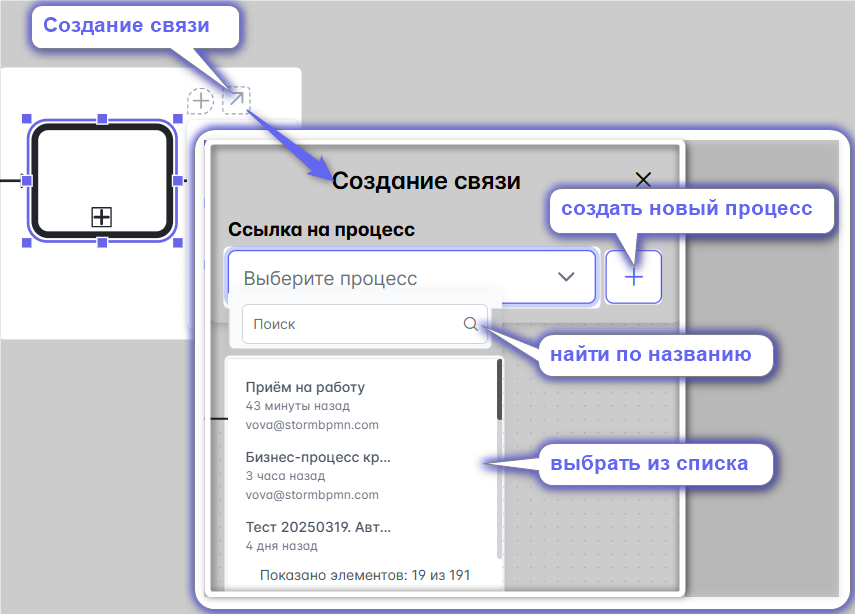

2. с помощью призрачного оверлея "Создание связи:"

Для свернутого пула (Empty pool) создание связи аналогично

Связь через отправку, получение сообщения

Link Message Throw Event (Task), Message Catch Event (Task)

Напоминаем

Отправку сообщения можно обозначать как событием (Message Throw Event), так и задачей (Message Throw Task). Аналогично и получение сообщения может быть как событием (Message Catch Event), так и задачей (Message Catch Task).
При этом, допустимо показать отправку событием, получение - задачей и наоборот, отправку - задачей, получение - событием

Для установления связи между отправкой сообщения (Message Throw Event/Task) и его получением (Message Catch Event/Task) необходимо сперва создать одно из событий: отправки или получения.

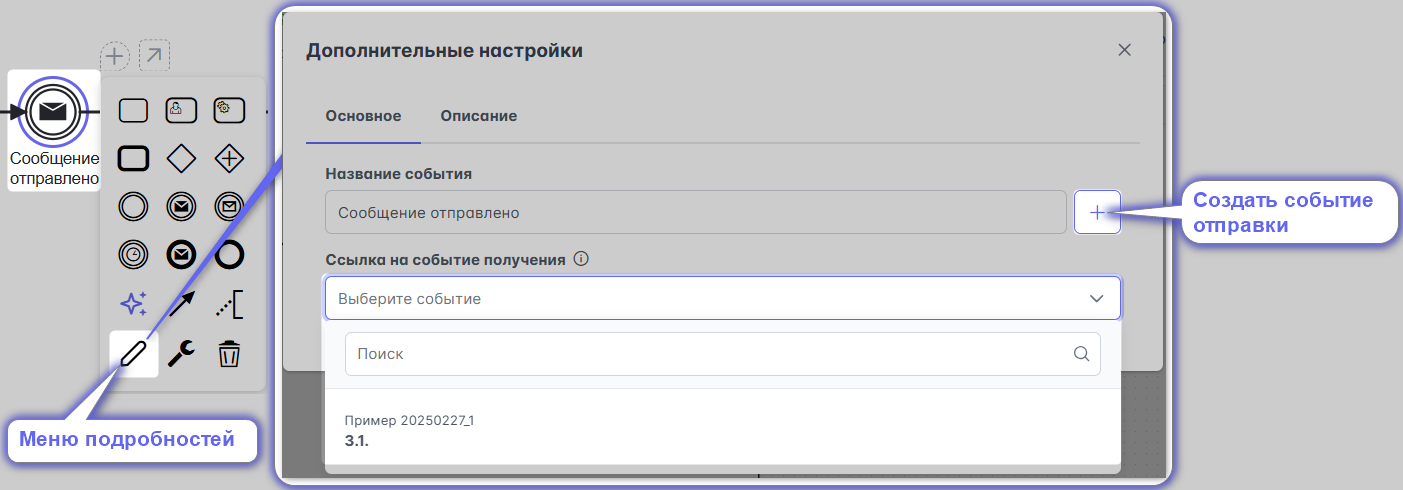

Например, создать сперва отправку сообщения в меню подробностей

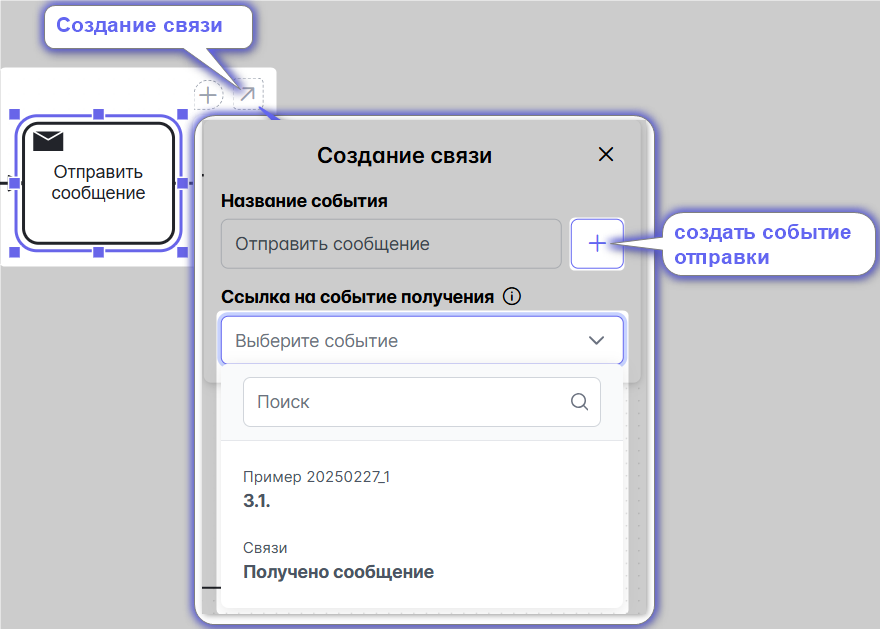

Аналогично отправку сообщения можно создать с помощью призрачного оверлея "Создание связи:"

После этого создать получение сообщения и связать с ним отправку:

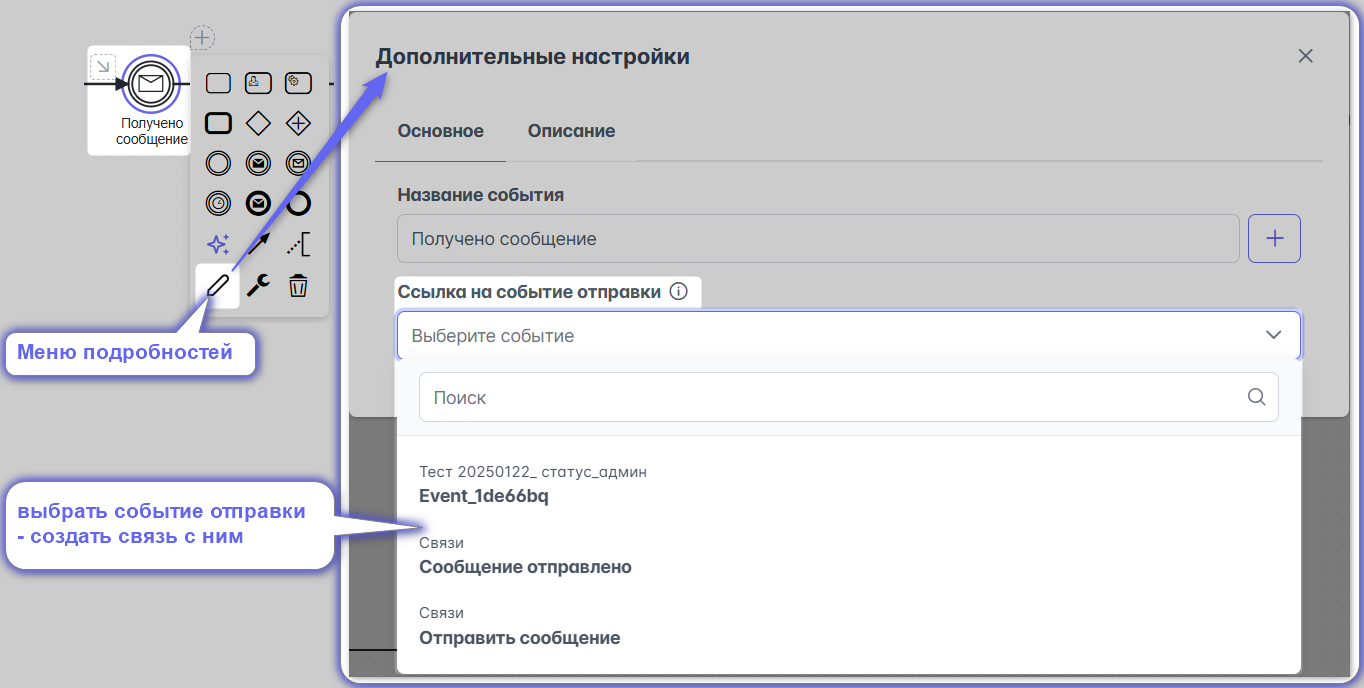

• в меню подробностей

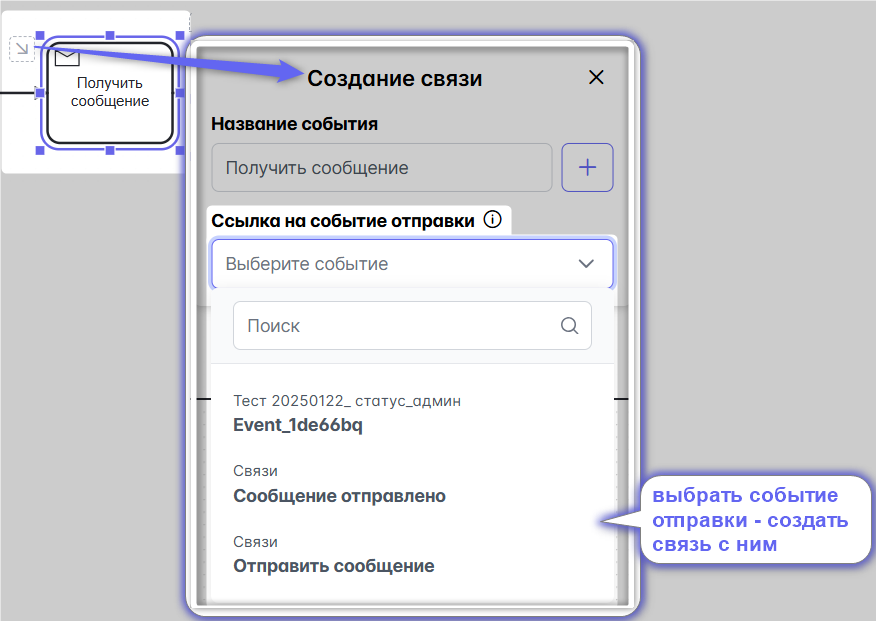

• с помощью призрачного оверлея "Создание связи:"

Допустимо делать и наоборот - сперва создать получения сообщения, а потом связать с ним отправку
